Kurro Loodusspaa rohekatus: niiskuskindel katuselahendus ilma mehaaniliste kinnitusteta

Peipsi järve ääres asuva Kurro Loodusspaa spaaosa katus pidi lahendama korraga kaks vastassuunalist niiskuskoormust. Altpoolt mõjutab konstruktsiooni spaaruumide soe ja niiske sisekliima, ülevalt aga rohekatus raske sambla ja sademetega.

Seetõttu ei sobinud spaaosa kohale tavapärane mehaaniliselt kinnitatud lamekatus.

Lahenduseks valiti täielikult liimitud DUO ROOF süsteem, milles ühendati FOAMGLAS® T3+ vahtklaas, PIR-soojustus ja juurekindel IKO hüdroisolatsioon.

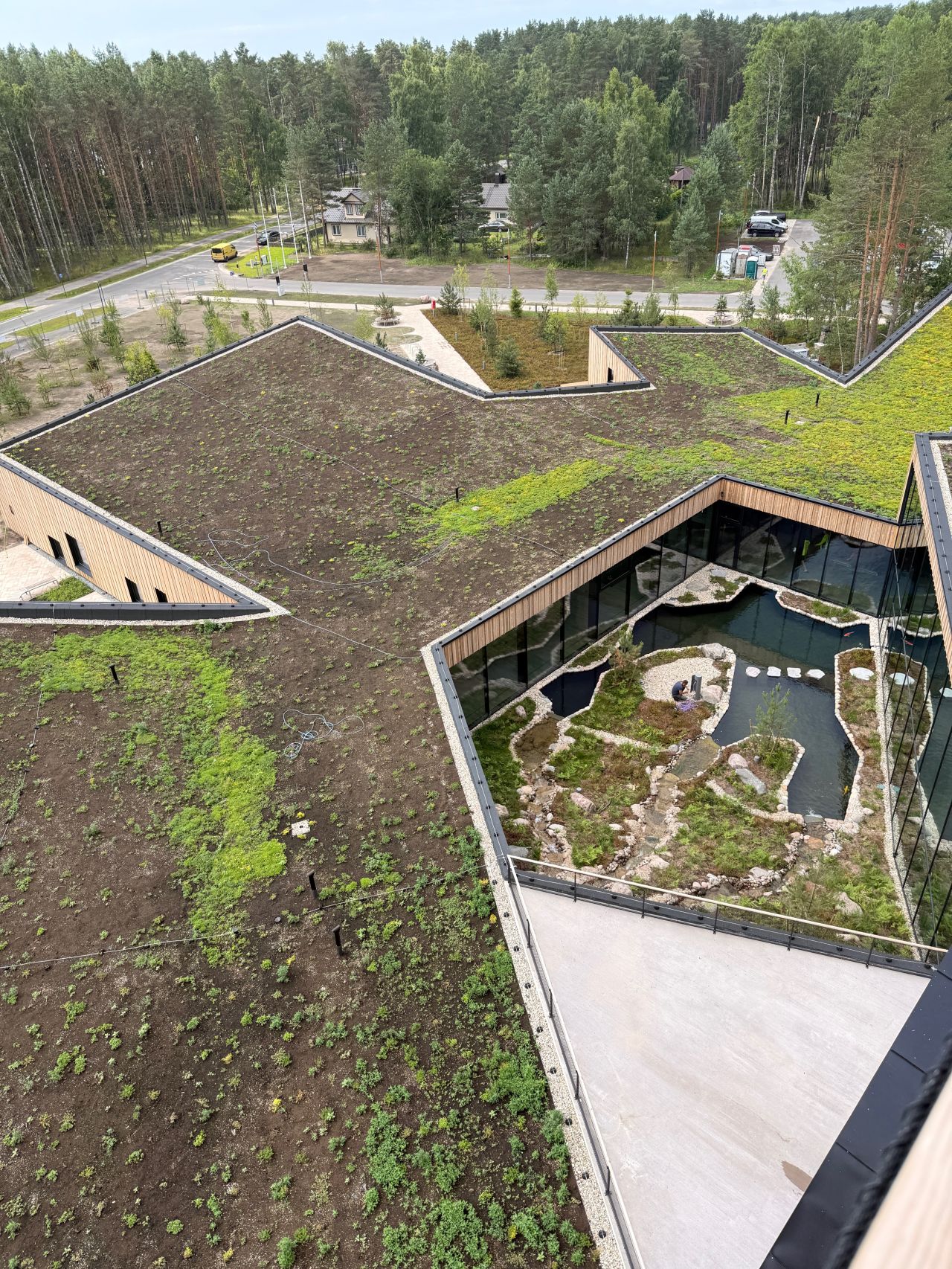

Kurro Loodusspaa spaaosa rohekatus.

Objekti info

• Objekt: Kurro Loodusspaa spaaosa

• Katuse tüüp: rohe - lamekatus

• Peamine väljakutse: suure niiskuskoormusega ruumide kohal toimiv niiskuskindel katuselahendus

• Lahendus: täielikult liimitud DUO ROOF süsteem ilma soojustuskihte läbivate mehaaniliste kinnitusteta

• Soojustus: 100 mm FOAMGLAS® T3+ vahtklaasi ja 140 mm PIR-soojustuse kombinatsioon

• Hüdroisolatsioon: IKO Base Quadra F/SA aluskiht ja IKO Roofgarden 4 SBS T/F juurekindel pealiskiht

• Katusepealne lahendus: drenaažikiht, geotekstiil ja enne ehitust samast asukohast kogutud sammal

Spaaosa vajas ülejäänud hoonest erinevat lahendust

Spaa, ujula või saunakeskuse katuse puhul liigub veeaur pidevalt siseruumist konstruktsiooni poole. Kui aurutõkkes, liitekohtades või läbiviikudes on katkestusi, võib niiskus jõuda katusekihtidesse ja sinna pidama jääda.

Mehaanilised kinnitused tekitavad sellises konstruktsioonis täiendavaid läbiviike. Kurro spaaosa katus kavandati seetõttu täielikult liimitud süsteemina. Eesmärk oli moodustada pidevad kihid ja vältida soojustust läbivaid kinnitusi.

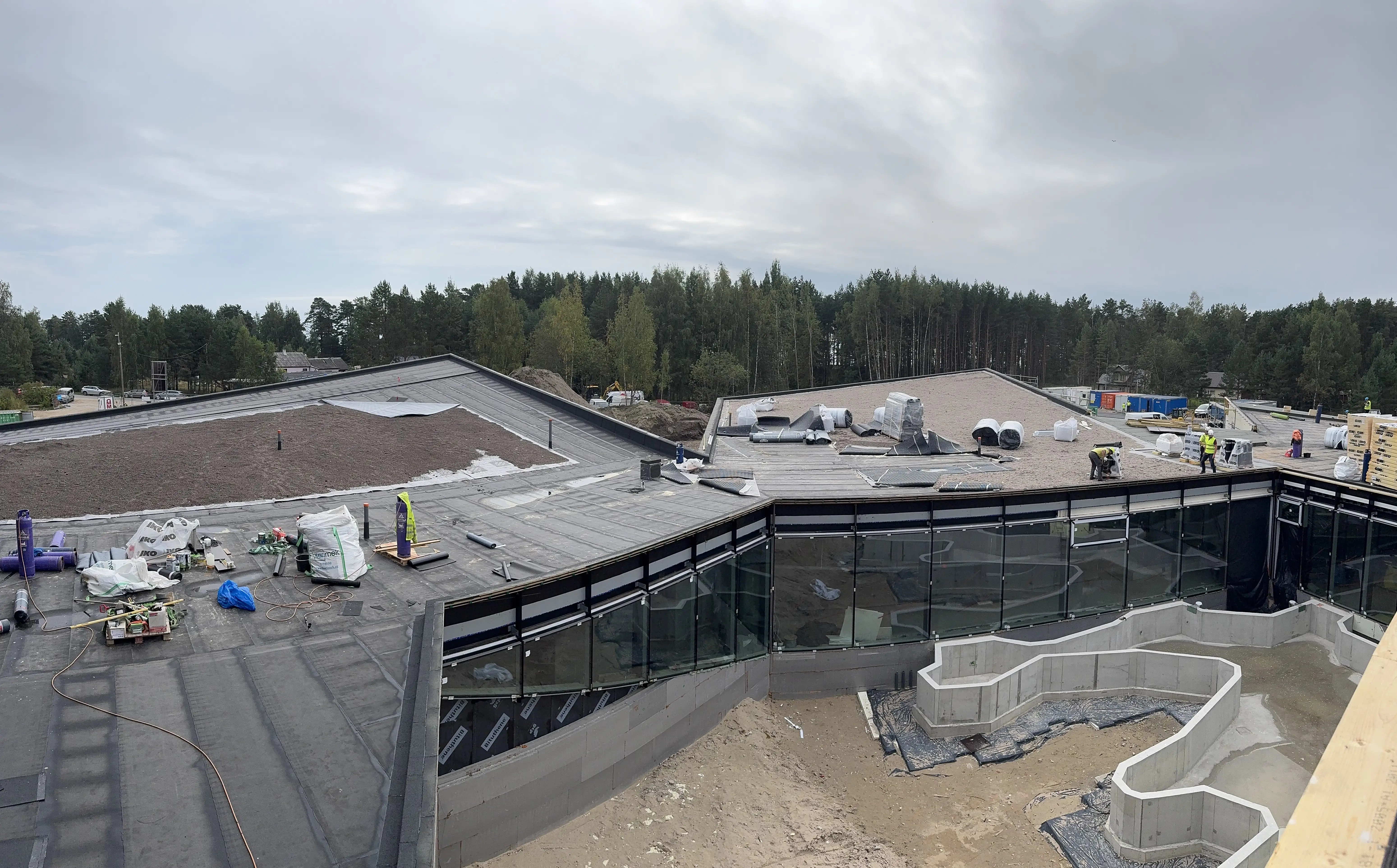

Spaaosa kohale rajati täielikult liimitud katuselahendus, mille soojustuskihte ei läbistatud mehaaniliste kinnitustega.

Miks kasutati FOAMGLAS® T3+ vahtklaasi?

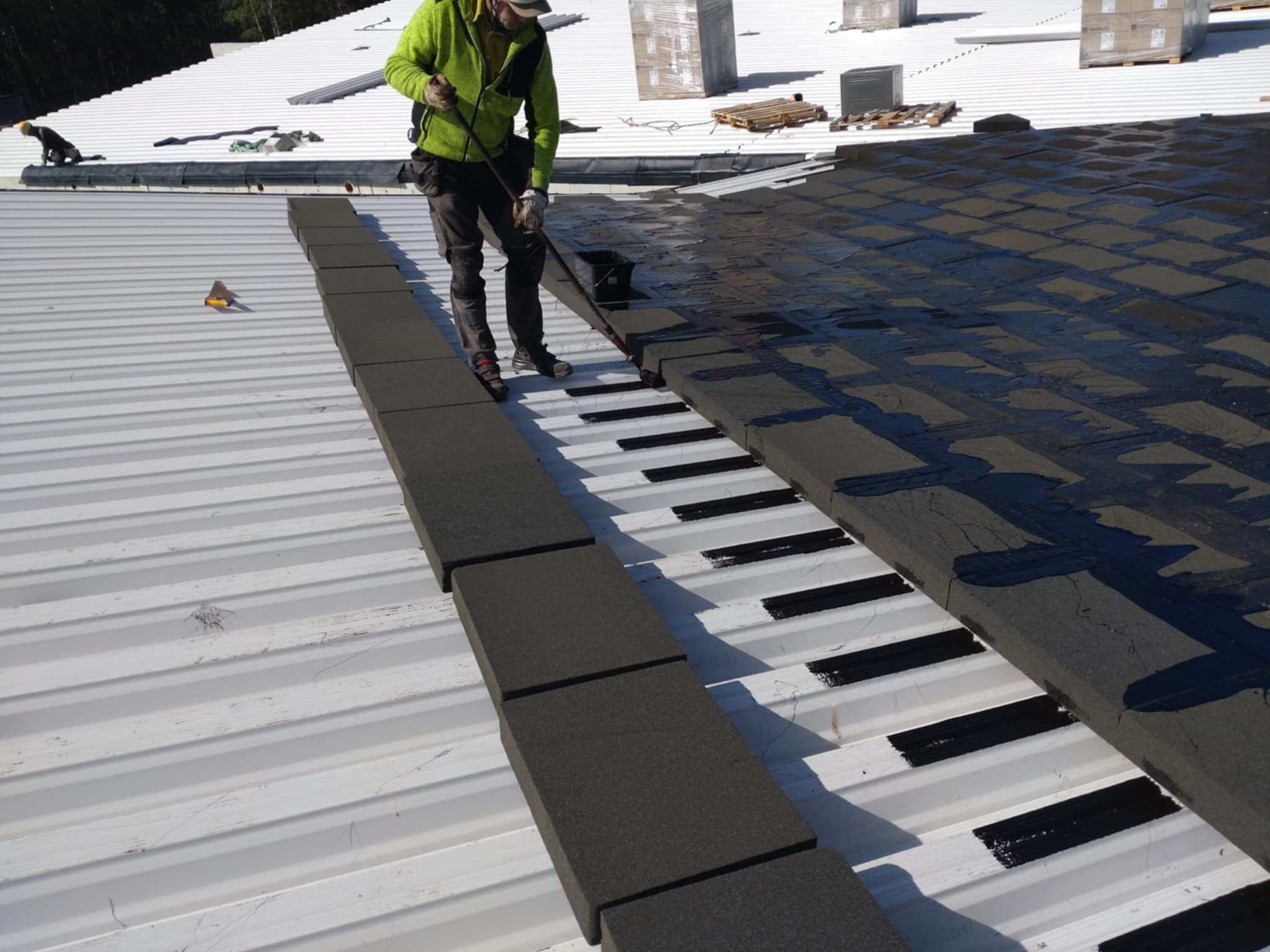

Kandva profiilpleki peale paigaldati 100 mm FOAMGLAS® T3+ vahtklaasplaadid kuuma bituumeni abil. Plaatidevahelised vuugid täideti samuti bituumeniga. Nii moodustus pidev ja mõõtmetelt püsiv soojustuskiht, mida ei olnud vaja mehaaniliste kinnitustega läbistada.

Vahtklaas FOAMGLAS®

FOAMGLAS® T3+ koosneb hermeetiliselt suletud klaaskärgedest. Materjal ei ima vett, on veeaurutihe ja mittesüttiv ning säilitab oma mõõtmed ja omadused sajandeid.

Materjali omadused üksi ei määra siiski kogu katuse toimivust. Suure niiskuskoormusega hoone puhul tuleb vahtklaasi, bituumenühendusi, teisi soojustuskihte, hüdroisolatsiooni ja kõiki sõlmi käsitleda ühe tervikliku süsteemina.

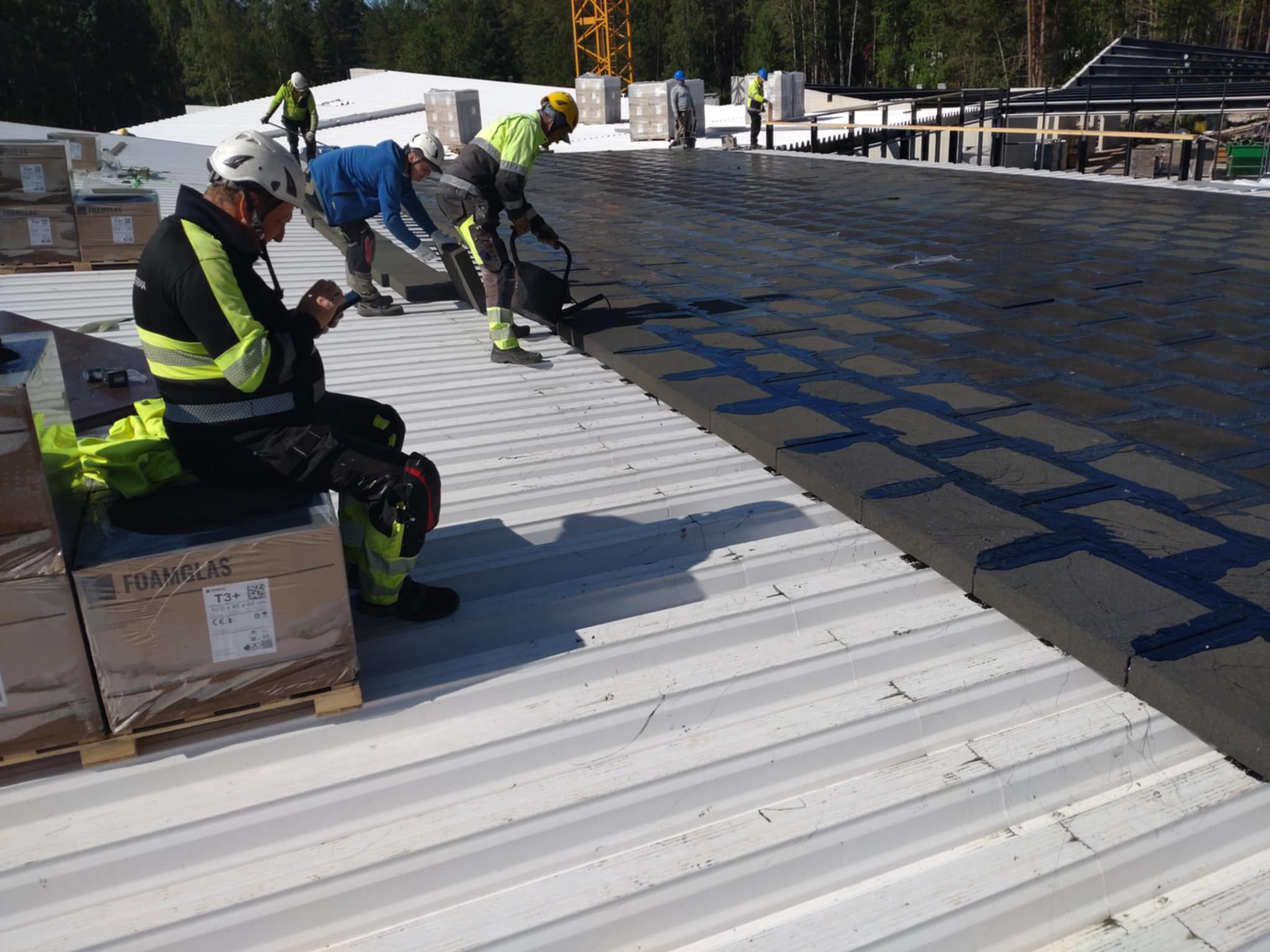

Kurro Loodusspaa spaaosa katusele paigaldati FOAMGLAS® T3+ vahtklaasplaadid. Toimib aurutõkke kihina

Bituumeniga ühendati vahtklaasplaadid profiilplekiga ning täideti plaatide ühenduskohad.

Täielikult liimitud DUO ROOF süsteem

Vahtklaasi peale paigaldati liimitud 140 mm PIR-soojustus. PIR võimaldas saavutada vajaliku soojapidavuse väiksema kihipaksusega ning moodustada katuse kalded.

PIR-soojustuse peale paigaldati iseliimuv IKO Base Quadra F/SA aluskiht. Juurekindla pealiskihina kasutati põletatavat IKO Roofgarden 4 SBS T/F membraani, mis sobib haljastusega katuse süsteemi.

Juurekindel IKO Roofgarden SBS

Katuse ülesehitus

1. Kandev profiilplekk

2. Profiilplekile bituumeniga paigaldatud 100 mm FOAMGLAS® T3+ vahtklaasplaadid

3. Liimitud 140 mm PIR-soojustus;

4. PIR-soojustusest moodustatud katusekalded

5. Iseliimuv IKO Base Quadra F/SA aluskiht

6. IKO Roofgarden 4 SBS T/F juurekindel pealiskiht

7. Drenaažimatt

8. Geotekstiil

Iseliimuv IKO Base Quadra F/SA aluskiht

Mida võiks esile tõsta?

1. Suure niiskuskoormusega ruumi katus tuleb lahendada hoone tegeliku sisekliima, mitte ainult tavapärase lamekatuse kihistuse järgi.

2. FOAMGLAS® T3+ suletud kärgstruktuur ei ima vett ning on veeaurutihe. Ei vaja eraldi aurutõket.

3. Liimitud paigaldus võimaldab moodustada stabiilse soojustuskihi ilma seda läbivate mehaaniliste kinnitusteta.

4. Materjali veeaurutihedus ei asenda automaatselt kogu katuse aurutiheduse kontrolli. Hinnata tuleb ka vuuke, liimühendusi, läbiviike ja servasõlmi.

5. Vahtklaasi ja PIR-soojustuse kombinatsioon võimaldab ühendada niiskuskindla alumise kihi, hea soojapidavuse ja vajalike kallete moodustamise.

6. Rohekatuse puhul peab hüdroisolatsiooni pealiskiht olema juurekindel ning kogu süsteem tuleb läbi mõelda koos drenaaži ja kasvukihiga.

Materjalid projekteerijale

- FOAMGLAS® vahtklaasi lahendused – kataloog (PDF) - Eneresti vahtklaasi lahendused - Eneresti tehnilised dokumendid ja tootelehed - IKO Base Quadra F/SA tehniline tooteleht - IKO Roofgarden 4 SBS T/F tehniline tooteleht - AURA veekeskuse katuse rekonstrueerimise õppetunnid

Vaata ka: AURA veekeskuse katuse rekonstrueerimise õppetunnid

Kurro Loodusspaa näitab, kuidas suure niiskuskoormusega hoone katus lahendati juba uue hoone projekteerimisel tervikliku süsteemina. AURA veekeskuse rekonstrueerimine näitab, mis võib juhtuda siis, kui katuse kihid ja sõlmed ei toimi tervikuna ning millised õppetunnid sellest jäävad.

LOE AURA veekeskuse katuse õppetunde →

Kavandad suure niiskuskoormusega hoone katust?

Enerest aitab hinnata katuse ülesehitust tervikuna ning valida omavahel sobivad materjalid. Saada oma projekt või küsimus tehniliseks ülevaatamiseks.
